Stavební parcela
Parcela se nachází v okrajové, rozvojové části města Bučovice. V době návrhu stavby nebyly v blízkosti stavebního místa vedeny inženýrské sítě. Chyběla kanalizace, vodovod, plynovod. V místě byla vedena pouze elektřina. Příjezd a přístup k parcele zajišťovala štěrková cesta. Lokalita byla v územním plánu vyčleněna jako zastavitelné území pro individuální bydlení v rodinných domech a město Bučovice již mělo v danou dobu pro lokalitu zpracovaný projekt na výstavbu inženýrských sítí a komunikace včetně veřejného osvětlení. Realizace tohoto projektu však nebyla potvrzena a časový výhled zahájení prací nebyl stanoven.
Architektonický návrh
Dům byl koncipován na základě požadavku na ekonomickou uměřenost realizace a provozu stavby. Dvoupodlažní nepodsklepený rodinný dům pro bydlení čtyřčlenné rodiny vznikl na půdorysu 10,5 x 7 m. Zastavěná plocha domu činí necelých 79 m2. Garáž není stavebně propojena s dvoupodlažní částí domu. Tím byla umožněna etapizace výstavby - 1. etapa: rodinný dům, 2. etapa: garáž a okolní úpravy domu.
![](https://cdn.myportfolio.com/69ab8a46-abc5-4395-a5e5-4a7a224c1cb8/66c72bf7-aacf-4679-855c-ad83fbeec671_rw_1200.jpg?h=c6241ced4ae0a58a71e2d67dd1ea1e3a)

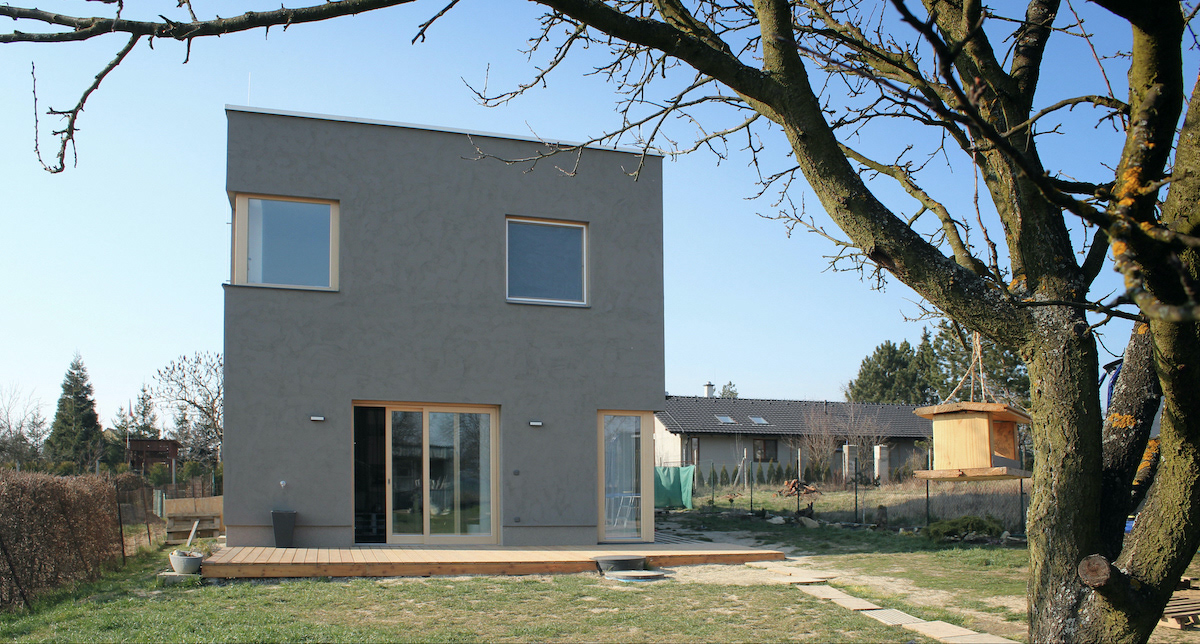

Fotografie, pohled jihovýchodní
Stavebně konstrukční řešení :
Základy:
Betonové pásy z prostého betonu, vyzdívka ze ztraceného bednění, obvod zateplen XPS tloušťky 220 mm. První nadzemní podlaží je v ploše izolováno od spodní stavby izolantem EPS tloušťky 200 mm.
Obvodové zdivo:
Betonová tvárnice Be-Tong 200. Skladba ETICS s tepelnou izolací EPS tloušťky 240 mm.
Konstrukce stropu:
Be-Tong strop Rectobeton tl. 200 mm.
Konstrukce schodiště:
Jednoramenné točité železobetonové monolitické schodiště.
Konstrukce střechy:
Be-Tong strop Rectobeton tl. 200 mm + tepelná izolace EPS min. tloušťky 300 mm
Výplně otvorů:
Dřevěné dveře a okna opatřená trojsklem.
![](https://cdn.myportfolio.com/69ab8a46-abc5-4395-a5e5-4a7a224c1cb8/205e3196-2ca5-44f5-8b1e-0b62dd8a0bab_rw_1200.jpg?h=dc377212f07e5d64c59ab00fc88b3b3c)

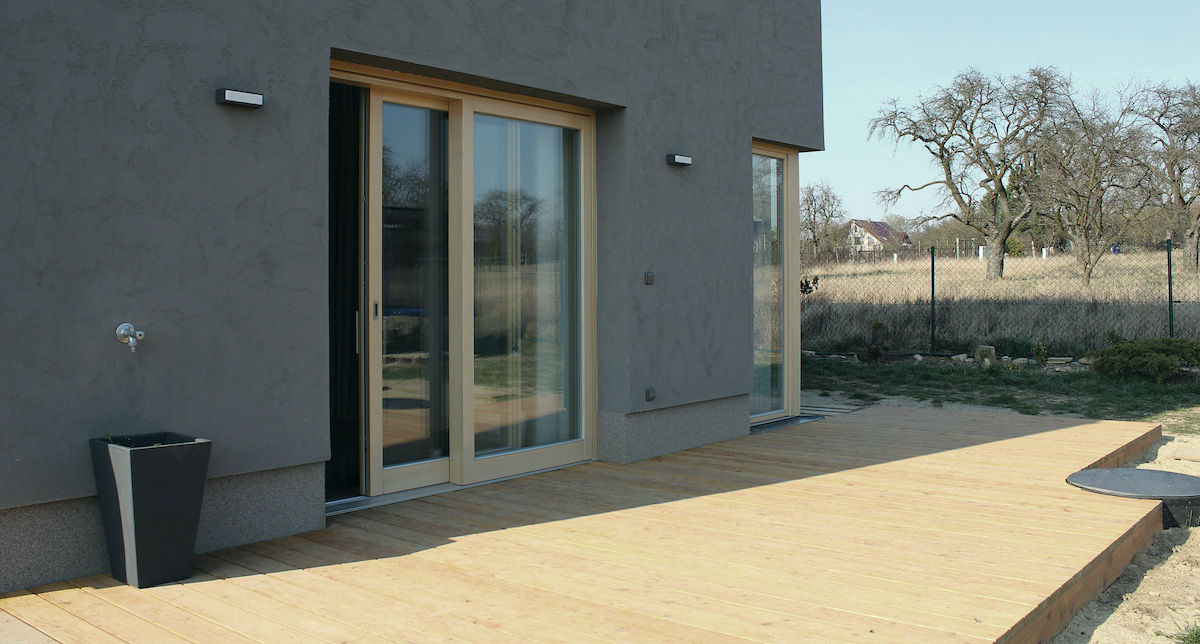

Fotografie, terasa
Technické zázemí budovy:
Vytápění prostřednictvím teplovodních rozvodů podlahového topení zajišťuje elektrický kotel o výkonu 7,5 kW. Větrání všech prostor probíhá pomocí nuceného větrání vzduchotechnikou s rekuperací tepla. Ohřev teplé vody zajišťuje elektrický zásobníkový ohřívač. Vzhledem k absenci inženýrských sítí (kromě el. energie) byl dům navržen pro provoz (vytápění a příprava TV) pouze prostřednictvím elektrické energie. Potřeba vody je zajištěna vodou z vrtané studny. Systém je vybaven domácí vodárnou v prostoru TZB. Zásobování užitkovou vodou je zajištěno systémem retenční nádrže s integrovanou domácí vodárnou. Likvidace splaškových vod je řešena soustavou splaškové kanalizace napojené na bezodtokovou jímku o objemu 10 m3. Dešťová voda je jímána do retenční nádrže, přebytek je pak vsakován na parcele. Vodovod i kanalizace jsou zbudovány tak, aby v budoucnu umožnily dodatečné napojení na nové vedení veřejných inženýrských sítí v ulici.

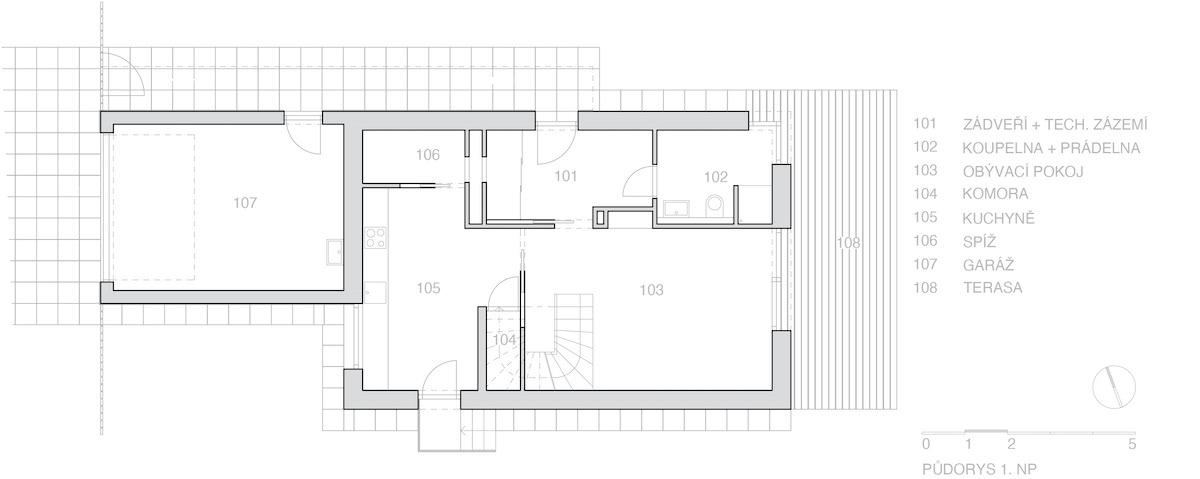

Dispoziční řešení:
Návrh dispozice odpovídá soudobému požadavku na bydlení v rodinném domě. V rámci tvorby dispozice byly směřovány neobytné místnosti k severní fasádě objektu. V prvním nadzemním podlaží jsou severně orientovány nepobytové prostory zádveří, prostor technického zázemí, spíž a koupelna s toaletou. Obytný prostor s oddělitelnou kuchyní a jídelnou je propojený posuvným HS portálem s venkovní terasou a se zahradou. V druhém nadzemním podlaží se nachází dětské pokoje a ložnice. Koupelna a šatna v druhém podlaží jsou opět s ohledem na redukci tepelných ztrát situovány k severní fasádě.
![](https://cdn.myportfolio.com/69ab8a46-abc5-4395-a5e5-4a7a224c1cb8/2a32f30e-df09-44f6-8e87-b3cbe9757022_rw_1200.jpg?h=ce1be93af52d1d2026d0933ab82d3c4f)
![](https://cdn.myportfolio.com/69ab8a46-abc5-4395-a5e5-4a7a224c1cb8/5f1c1398-5128-4ae7-bd28-6328e3c5b286_rw_1200.jpg?h=f1bae4eece33407127820d15c87b65e2)
Inženýring - vyřízení stavebního povolení:
V rámci přípravy stavby byla zajištěna inženýrská činnost. Byly vedeny jednání a získána stanoviska dotčených orgánů státní správy, vlastníků sítí a dalších účastníků řízení. Bylo vyřízeno a získáno stavební povolení pro stavbu.
Projekt pro společné územní rozhodnutí a stavební povolení a technický dozor investora v průběhu stavby zajistil Ing. Jiří Svoboda, B. H. engineering, s.r.o.
Původní řešení vycházelo ze snahy o ekologičtější využití stavební parcely ve smyslu minimalizace těžko využitelných zbytkových ploch mezi domem a ploty a ponechání více zelené plochy zahradě. Dům je orientován příčně v přední části parcely. Přibližuje se více k hranicím sousedních parcel.
![původní řešení](https://cdn.myportfolio.com/69ab8a46-abc5-4395-a5e5-4a7a224c1cb8/cc5142b3-10fe-474e-80eb-536bace4831e_rw_1200.jpg?h=854f1c70d8f570e624d937dae964b7aa)
původní řešení
![původní řešení](https://cdn.myportfolio.com/69ab8a46-abc5-4395-a5e5-4a7a224c1cb8/dd13c33d-6908-4610-8e21-1f24cbd640cd_rw_1200.jpg?h=eb67580a88068803d1ca7bcce7d8e61e)
původní řešení
